國際發明專利產品
中國專利號：ZL 202223370001.4
美國專利號 # US 7,990,230 B2.
歐洲，中國，臺灣發明專利
|
|
|
|
|
|
|
|
應用：
● 功率放大器
● 低噪聲放大器
● 增益模塊
● MMIC 放大器
● 無線局域網(2.4GHz & 5.8GHz)
● WiMAX
● UWB
● 混頻器
● 功率分配器
● 衛星通信
● 定向耦合器
● 廣播電視
● 雷達
|
|
特性：
● 頻率范圍：DC~3GHz, DC~6GHz,DC~12.4GHz，DC~18GHz,DC to 20GHz,16 to 36GHz
● 功率：100mW, 200mW, 2W
● 特性阻抗： 50Ω或75Ω
● 工作溫度：-55℃～+150℃
● 衰減量范圍從1dB至10dB，具有10種類型的衰減量，每種衰減量具有N3、N4、N5、N6、N7、N8、N9七種溫度特性，全系列總共70種溫度特性組合。另，可根據客戶要求，提供N10或N11等斜率較大的溫度系數代碼的特制產品。
● 采用100%激光調阻,衰減量精度高。
● 可靠性高，采用先進的厚膜工藝和薄膜工藝技術通過850℃高溫?zé)Y(jié)而成。
● 零失真，幾乎沒有溫度變化引起的相位變化或時延變化，零噪聲。
● 正向起溫度補償，反向有隔離器的作用，更適合于多級功放。
● 不會產生額外的三階交調（IP3），可直接安裝在線性功放里。
|
|
|
|
|
|
|
|
系列化介紹
|
|
TCA Series....................DC~6GHz,2W,50 Ohms
|
|
STCA Series...................DC~6GHz,100m0W,50 Ohms
|
|
MTCA Series...................DC~18GHz,200mW,50 Ohms
|
|
|
|
BTCA Series...................DC~3GHz,2W,75 Ohms
|
|
BSTCA Series..................DC~3GHz,2W,75 Ohms
|
|
PTCA Series...................DC~3GHz,2W,50or75 Ohms
|
|
WTCA Series...................DC~20GHz,50 Ohms
|
|
KTCA Series...................16~36GHz,50 Ohms
|
|
Green TCA Series...................DC~3GHz,DC~6GHz,DC~12.4GHz,DC~18GHz,100mW,200mW,2W,50or75 Ohms
|
|
|
|

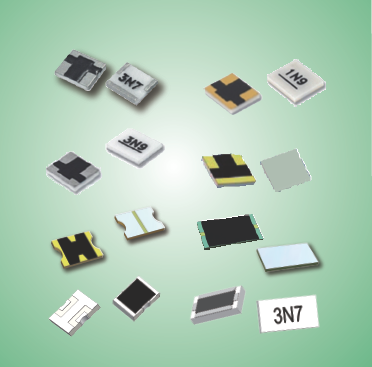

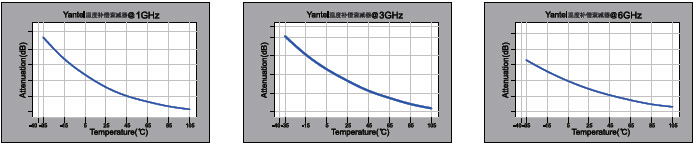

TCA系列在1GHz, 3GHz及6GHz頻率范圍內的優越射頻特性
|
|
|
|
|
當溫度從-55℃變化到+150℃時，衰減量變化范圍大，特別是工作在1GHz, 3GHz和6GHz等頻率范圍時，此特性更顯著。同時，工作在1GHz, 3GHz和6GHz等頻率時，VSWR和衰減量誤差保持在較低的范圍內。這些特性使得其更適合于寬頻帶應用，如5.3～5.8GHzWLAN 和UWB。為了保證更好的通信質量，客戶往往需要工作在更高的頻率范圍，只有研通的溫度補償衰減器可以提供在1GHz, 3GHz和6GHz等頻率范圍具有優越射頻特性并極具成本競爭力的最佳解決方案。
|
|
|
|
型號描述
|
|
TCA
系列
|
**
頻率
|
**
衰減量
|
**
溫度系數代碼
|
**
電極外形及材料選項
|
*
電極電鍍選項
|
|
TCA,STCA,MTCA
WTCA,KTCA,
PTCA,BTCA,BSTCA
|
03,06
12 or 18
|
01 to 10
(1dB to 10dB)
|
(N3 to N10) or (P3 to P8)
|
平面電極（無代碼),W1,W3,WB1或G
|
(S)=含鉛(Pb)或
(無代碼)=無鉛
|
|
|
|
例: 型號 STCA0603N9W3,STCA系列，頻率范圍DC~6GHz，25℃衰減量為3dB，衰減量溫度系數-0.009dB/dB/℃，電極外形包
三邊，表面電鍍材料不含鉛。
|
|
電極外形及材料選項
|
|
● 平面(無代碼):平面電極.
|
|
● 包一邊(W1):對地電極包邊.
|
|
● 包三邊(W3):對輸入、輸出和地電極包邊.
|
|
● 金絲鍵合包一邊(WB1):對地端包邊, 輸入和輸出端為用于金絲鍵合的金電極。
|
|
● 含鉛(Pb)(S):含鉛電極可改善焊接效果(適用于平面、包一邊和包三邊產品）
|
|
● 無鉛(無代碼):電極無鉛. (適用于平面、包一邊和包三邊產品)
|
|
● 平面金電極(G):對地端，輸入和輸出端為用于金絲鍵合的金電極。
|
|
|
|
材料規格
● 基板: 氧化鋁陶瓷基(Al2O3)
● 阻抗材料：厚膜
● 電極: 厚膜電極上鍍鎳后鍍錫
● 表面涂層：厚膜保護料（ethyl acetate）
|
試報告.gif) 選型工具.gif)
|
|
|
|
|
|
|
|
|
TCA 系列
|
|
|
|
|
|
主要技術指標
|
|
● 頻率范圍: DC to 6GHz
● 工作溫度: -55℃ to 150℃
● 特性阻抗: 50Ω
|
● 功率: 2W

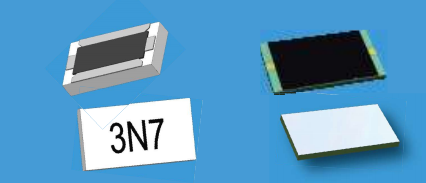

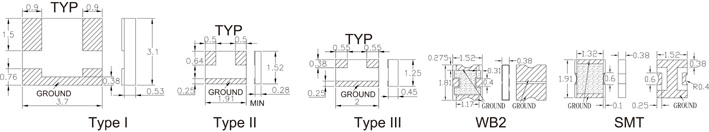

● 尺寸: 3.1×3.7×0.53(mm)，Ⅰ型
|
|
備注：軍工級產品需在型號后綴增加"J" (例如:TCA0603N9J)，無后綴表示工業級產品。
|
|
|
型號
|
衰減量
(dB)
|
溫度系數代碼
|
衰減量溫度系數(dB/dB/℃)①
|
最大駐波比.
(:1)@1GHz
|
衰減精度(dB)
|
|
|
1
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
|
2
|
N3~N10
|
-0.003~ -0.01
|
1.20
|
±0.5
|
|
|
3
|
N3~N10
|
-0.003~ -0.01
|
1.20
|
±0.5
|
|
|
4
|
N3~N10
|
-0.003~ -0.01
|
1.20
|
±0.5
|
|
|
5
|
N3~N10
|
-0.003~ -0.01
|
1.20
|
±0.5
|
|
|
6
|
N3~N10
|
-0.003~ -0.01
|
1.20
|
±0.5
|
|
|
7
|
N3~N10
|
-0.003~ -0.01
|
1.20
|
±0.5
|
|
|
8
|
N3~N10
|
-0.003~ -0.01
|
1.20
|
±0.5
|
|
|
9
|
N3~N10
|
-0.003~ -0.01
|
1.20
|
±0.5
|
|
|
10
|
N3~N10
|
-0.003~ -0.01
|
1.20
|
±0.5
|
|
|
① 備注: 例如溫度系數代碼為4N9, 溫度每變化1℃時，衰減量的變化量等于4dB ×0.009(衰減量溫度系數) × 1℃=0.036dB。當溫度變化100℃時，衰減量的變化量等于4dB × 0.009(衰減量溫度系數) × 100℃=3.6dB。
|
|
|
|
|
STCA 系列
|
|
|
|
|
|
主要技術指標
|
|
● 頻率范圍: DC to 6GHz
● 工作溫度: -55℃ to 150℃
● 特性阻抗: 50Ω
|
● 功率: 100mW
● 尺寸: 1.25×2.0×0.45(mm)，III型
|
|
備注：軍工級產品需在型號后綴增加"J" (例如:STCA0603N9J)，無后綴表示工業級產品。
|
|
|
型號
|
衰減量
(dB)
|
溫度系數代碼
|
衰減量溫度系數(dB/dB/℃)①
|
最大駐波比.
(:1)@1GHz
|
衰減精度(dB)
|
|
|
1
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
|
2
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
|
3
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
|
4
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
|
5
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
|
6
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
|
7
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
|
8
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
|
9
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
|
10
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
|
|
|
|
BTCA 系列 (適用于廣播的光收發模塊)
|
|
|
|
|
|
主要技術指標
|
|
● 頻率范圍: DC to 6GHz
● 工作溫度: -55℃ to 150℃
● 特性阻抗: 75Ω
|
● 功率: 2W
● 尺寸: 3.1×3.7×0.53(mm)，I型
|
|
|
型號
|
衰減量
(dB)
|
溫度系數代碼
|
衰減量溫度系數(dB/dB/℃)①
|
最大駐波比.
(:1)@1GHz
|
衰減精度(dB)
|
|
|
1
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
|
2
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
|
3
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
|
4
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
|
5
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
|
6
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
|
| MTCA 系列
|
|
|
主要技術指標
|
● 頻率:
1)平面型：DC-18GHz(N3-N5);DC-12.4GHz(N6-N9)
2)WB1系列：DC-18GHz(N3-N5);DC-12.4GHz(N6-N9)
3)W1/W3系列：DC-12.4GHz
● 包一邊(W1):對地電極包邊.
● 包三邊(W3):對輸入、輸出和地電極包邊.
● 金絲鍵合包一邊(WB1):對地端包邊, 輸入和輸出端為用于金絲鍵合的金電極。
● 工作溫度: -55℃ to 150℃
● 特性阻抗: 50Ω
● 功率: 200mW
● 尺寸: 1.52×1.91×0.4(mm)
|
|
|
型號
|
衰減量
(dB)
|
溫度系數代碼
|
衰減量溫度系數(dB/dB/℃)①
|
最大駐波比.
(:1)@1GHz
|
衰減精度(dB)
|
|
|
1
|
N3~N7
|
-0.003~ -0.007
|
1.30
|
±0.5
|
|
|
2
|
N3~N9
|
-0.003~ -0.009
|
1.30
|
±0.5
|
|
|
3
|
N3~N9
|
-0.003~ -0.009
|
1.30
|
±0.5
|
|
|
4
|
N3~N9
|
-0.003~ -0.009
|
1.30
|
±0.5
|
|
|
5
|
N3~N9
|
-0.003~ -0.009
|
1.30
|
±0.5
|
|
|
6
|
N3~N9
|
-0.003~ -0.009
|
1.30
|
±0.5
|
|
|
7
|
N3~N9
|
-0.003~ -0.009
|
1.30
|
±0.5
|
|
|
8
|
N3~N9
|
-0.003~ -0.009
|
1.30
|
±0.5
|
|
|
9
|
N3~N9
|
-0.003~ -0.009
|
1.30
|
±0.5
|
|
|
10
|
N3~N9
|
-0.003~ -0.009
|
1.30
|
±0.5
|
|
|
|
|
WTCA 系列
|
|
|
WB2-主要技術指標
|
|
|
|
|
|
|
● 寬頻帶: DC to 20 GHz
● 工作溫度: -55℃ to 150℃
● 特性阻抗: 50Ω
● 功率: 200mW
● 尺寸: 1.52×1.81×0.38(mm)
|
|
|
型號
|
衰減量
(dB)
|
溫度系數代碼
|
衰減量溫度系數(dB/dB/℃)①
|
最大駐波比.
(:1)@1GHz
|
衰減精度(dB)
|
|
|
2
|
N3~N7
|
-0.003~ -0.007
|
1.30 Max DC-10GHz @25℃
1.45 Max 10-18GHz @25℃
1.65 Max 18-20GHz @25℃
|
±0.5
|
|
|
3
|
N3~N9
|
-0.003~ -0.009
|
±0.5
|
|
|
4
|
N3~N9
|
-0.003~ -0.009
|
±0.5
|
|
|
5
|
N3~N10
|
-0.003~ -0.010
|
±0.5
|
|
|
6
|
N3~N10
|
-0.003~ -0.010
|
±0.5
|
|
|
7
|
N3~N10
|
-0.003~ -0.010
|
±0.5
|
|
|
|
|
|
SMT-主要技術指標
|
|
|
|
|
|
|
● 寬頻帶: DC to 20 GHz
● 工作溫度: -55℃ to 150℃
● 特性阻抗: 50Ω
● 功率: 200mW
● 尺寸: 1.52×1.91×0.38(mm)
|
|
|
型號
|
衰減量
(dB)
|
溫度系數代碼
|
衰減量溫度系數(dB/dB/℃)①
|
最大駐波比.
(:1)@1GHz
|
衰減精度(dB)
|
|
|
2
|
N3~N9
|
-0.003~ -0.009
|
1.30 Max DC-10GHz @25℃
1.45 Max 10-20GHz @25℃
|
±0.5
|
|
|
3
|
N3~N9
|
-0.003~ -0.009
|
±0.5
|
|
|
4
|
N3~N9
|
-0.003~ -0.009
|
±0.5
|
|
|
5
|
N3~N9
|
-0.003~ -0.009
|
±0.5
|
|
|
6
|
N3~N9
|
-0.003~ -0.009
|
±0.5
|
|
|
7
|
N3~N9
|
-0.003~ -0.009
|
±0.5
|
|
|
8
|
N3~N9
|
-0.003~ -0.009
|
±0.5
|
|
|
9
|
N3~N9
|
-0.003~ -0.009
|
±0.5
|
|
|
10
|
N3~N9
|
-0.003~ -0.009
|
±0.5
|
|
|
|
|
|
|
KTCA 系列
|
|
|
主要技術指標
|
|
|
● 寬頻帶: 16 to 36 GHz
● 工作溫度: -55℃ to 150℃
● 特性阻抗: 50Ω
● 功率: 100mW
● 尺寸Ⅰ: 3.05×1.65×0.20(mm)
● 尺寸Ⅱ: 3.05×1.65×0.28(mm)
● : A, for wire-bonding
|
|
|
型號
|
衰減量
(dB)
|
溫度系數代碼
|
衰減量溫度系數(dB/dB/℃)①
|
典型值駐波比.
(:1)@1GHz
|
衰減精度(dB)
|
|
|
2
|
N3~N7
|
-0.003~ -0.007
|
1.35
|
±0.5
|
|
|
3
|
N3~N7
|
-0.003~ -0.007
|
1.35
|
±0.5
|
|
|
4
|
N3~N7
|
-0.003~ -0.007
|
1.35
|
±0.5
|
|
|
5
|
N3~N7
|
-0.003~ -0.007
|
1.35
|
±0.5
|
|
|
6
|
N3~N7
|
-0.003~ -0.007
|
1.35
|
±0.5
|
|
|
|
|
|
SMT-主要技術指標
|
|
|
● 寬頻帶: 16 to 36 GHz
● 工作溫度: -55℃ to 150℃
● 特性阻抗: 50Ω
● 功率: 100mW
● 尺寸: 3.05×1.65×0.56(mm)
● : B, for lead free reflow
|
|
|
型號
|
衰減量
(dB)
|
溫度系數代碼
|
衰減量溫度系數(dB/dB/℃)①
|
典型值駐波比.
(:1)@1GHz
|
衰減精度(dB)
|
|
KTCA3602N**SMT
|
2
|
N3~N7
|
-0.003~ -0.007
|
1.35
|
±0.5
|
|
KTCA3603N**SMT
|
3
|
N3~N7
|
-0.003~ -0.007
|
1.35
|
±0.5
|
|
KTCA3604N**SMT
|
4
|
N3~N7
|
-0.003~ -0.007
|
1.35
|
±0.5
|
|
KTCA3605N**SMT
|
5
|
N3~N7
|
-0.003~ -0.007
|
1.35
|
±0.5
|
|
KTCA3606N**SMT
|
6
|
N3~N7
|
-0.003~ -0.007
|
1.35
|
±0.5
|
|
|
|
|
QTCA 系列
|
|
|
主要技術指標
|
|
● 寬頻帶: 36 to 50 GHz
● 工作溫度: -55℃ to 150℃
● 功率: 200mW
● 尺寸: 3.05×1.65×0.56(mm)
● : A, for wire-bonding : B, for lead free reflow
|
|
|
型號
|
衰減量
(dB)
|
溫度系數代碼
|
衰減量溫度系數(dB/dB/℃)①
|
最大駐波比.
(:1)@1GHz
|
衰減精度(dB)
|
|
QTCA5001*
|
1
|
N3,N5,N7
|
-0.003,-0.005,-0.007
|
1.2
|
±0.5
|
|
QTCA5002*
|
2
|
N3,N5,N7
|
-0.003,-0.005,-0.007
|
1.2
|
±0.5
|
|
|
3
|
N3,N5,N7
|
-0.003,-0.005,-0.007
|
1.2
|
±0.5
|
|
|
4
|
N3,N5,N7
|
-0.003,-0.005,-0.007
|
1.2
|
±0.5
|
|
QTCA5005*
|
5
|
N3,N5,N7
|
-0.003,-0.005,-0.007
|
1.2
|
±0.5
|
|
QTCA5006*
|
6
|
N3,N5,N7
|
-0.003,-0.005,-0.007
|
1.2
|
±0.5
|
|
QTCA5007*
|
7
|
N3,N5,N7
|
-0.003,-0.005,-0.007
|
1.2
|
±0.5
|
|
QTCA5008*
|
8
|
N3,N5,N7
|
-0.003,-0.005,-0.007
|
1.2
|
±0.5
|
|
QTCA5009*
|
9
|
N3,N5,N7
|
-0.003,-0.005,-0.007
|
1.2
|
±0.5
|
|
QTCA5010*
|
10
|
N3,N5,N7
|
-0.003,-0.005,-0.007
|
1.2
|
±0.5
|
|
|
|
|
|
PTCA 系列
(正溫補償系數-適用于廣播的光收發模塊)
|
|
|
|
|
|
主要技術指標
|
|
● 頻率范圍: DC to 3GHz
● 工作溫度: -55℃ to 150℃
● 特性阻抗: 50or75Ω
|
● 功率: 2W
● 尺寸: 3.1×3.7×0.53(mm)，I型
● 正溫補償系數
|
|
|
型號
|
衰減量
(dB)
|
溫度系數代碼
|
衰減量溫度系數(dB/dB/℃)①
|
最大駐波比.
(:1)@1GHz
|
衰減精度(dB)
|
|
|
1
|
P3~P9
|
+0.003~ +0.009
|
1.20
|
±0.5
|
|
|
2
|
P3~P9
|
+0.003~ +0.009
|
1.20
|
±0.5
|
|
|
3
|
P3~P9
|
+0.003~ +0.009
|
1.20
|
±0.5
|
|
|
4
|
P3~P9
|
+0.003~ +0.009
|
1.20
|
±0.5
|
|
|
5
|
P3~P9
|
+0.003~ +0.009
|
1.20
|
±0.5
|
|
|
6
|
P3~P9
|
+0.003~ +0.009
|
1.20
|
±0.5
|
|
|
超小型MTCAU20**P* 系列(金絲鍵合&SMD封裝)
(正溫補償系數)
|
|
|
特點：
|
|
|
|
● 尺寸0.8*0.85*0.27mm（超小超薄的無源溫補），金絲鍵合或SMD，尺寸&厚度與有源溫度補償衰減芯片一致，方便使用。
● P3~P9多種斜率可選，解決有源溫補斜率單一的問題。
● 可靠性高，無需外加電源
● 小型化設計，應用于相控陣?yán)走_(dá)的多通道系統
● 功率升高時，相對有源溫度補償衰減芯片，無源溫補有更好更穩定的溫度&頻率響應特性，可靠性更高。
|
|
主要技術指標：
|
|
|
|
● 寬頻帶: DC to 20 GHz
● 工作溫度: -55℃ to 150℃
● 特性阻抗: 50Ω
● 功率: 200mW
● 尺寸: 0.8×0.85×0.27 or 0.22(mm)
● 厚膜工藝
|
|
|
|
|
型號
|
衰減量
(dB)
|
溫度系數代碼
|
衰減量溫度系數(dB/dB/℃)①
|
最大駐波比.
(:1)@1GHz
|
衰減精度(dB)
|
|
MTCAU2001P*
|
1
|
P3~P9
|
+0.003~ +0.009
|
1.20
|
±0.5
|
|
MTCAU2002P*
|
2
|
P3~P9
|
+0.003~ +0.009
|
1.20
|
±0.5
|
|
MTCAU2003P*
|
3
|
P3~P9
|
+0.003~ +0.009
|
1.20
|
±0.5
|
|
MTCAU2004P*
|
4
|
P3~P9
|
+0.003~ +0.009
|
1.20
|
±0.5
|
|
MTCAU2005P*
|
5
|
P3~P9
|
+0.003~ +0.009
|
1.20
|
±0.5
|
|
MTCAU2006P*
|
6
|
P3~P9
|
+0.003~ +0.009
|
1.20
|
±0.5
|
|
MTCAU2007P*
|
7
|
P3~P9
|
+0.003~ +0.009
|
1.20
|
±0.5
|
|
MTCAU2008P*
|
8
|
P3~P9
|
+0.003~ +0.009
|
1.20
|
±0.5
|
|
MTCAU2009P*
|
9
|
P3~P9
|
+0.003~ +0.009
|
1.20
|
±0.5
|
|
MTCAU2010P*
|
10
|
P3~P9
|
+0.003~ +0.009
|
1.20
|
±0.5
|
|
|
|
|
|
BSTCA 系列
|
|
|
|
|
|
|
主要技術指標
|
|
● 頻率范圍: DC to 3GHz
● 工作溫度: -55℃ to 150℃
● 特性阻抗: 75Ω
|
● 功率: 100mW
● 尺寸: 1.25×2.0×0.45(mm)，III型
|
|
|
型號
|
衰減量
(dB)
|
溫度系數代碼
|
衰減量溫度系數(dB/dB/℃)①
|
最大駐波比.
(:1)@1GHz
|
衰減精度(dB)
|
|
BSTCA0301N*
|
1
|
N3~N7
|
-0.003~ -0.007
|
1.20
|
±0.5
|
|
BSTCA0302N*
|
2
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
BSTCA0303N*
|
3
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
BSTCA0304N*
|
4
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
BSTCA0305N*
|
5
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
|
6
|
N3~N9
|
-0.003~ -0.009
|
1.20
|
±0.5
|
|
|
ETCA 系列
|
|
|
|
|
|
|
主要技術指標
|
|
● 頻率范圍: DC to 3GHz
● 工作溫度: -55℃ to 150℃
|
● 功率: 2W
● 尺寸: 4.06×3.68×0.51(mm)
● 溫度系數：N10~N16
|
|
|
型號
|
衰減量
(dB)
|
溫度系數代碼
|
衰減量溫度系數(dB/dB/℃)①
|
最大駐波比.
(:1)@1GHz
|
衰減精度(dB)
|
|
ETCA0303N*
|
3
|
N10~N16
|
-0.01~ -0.016
|
1.30
|
±0.5
|
|
ETCA0304N*
|
4
|
N10~N16
|
-0.01~ -0.016
|
1.30
|
±0.5
|
|
ETCA0305N*
|
5
|
N10~N16
|
-0.01~ -0.016
|
1.30
|
±0.5
|
|
ETCA0306N*
|
6
|
N10~N16
|
-0.01~ -0.016
|
1.30
|
±0.5
|
|
|
|
|
|
|
|
|
綠色TCA系列 （鉛含量遠小于1000ppm，無需RoHS豁免）
|
真正無鉛的溫度補償衰減器
|
特性：
● 包括 TCA, STCA, MTCA 和 BTCA （鉛含量小于1000ppm）
● 頻率范圍: DC~3GHz，DC ~ 6GHz，DC ~ 12.4GHz，DC ~ 18GHz，DC ~ 20GHz
● 輸入功率: 100mW, 200mW, 2W
● 阻抗: 50Ω 或 75Ω
● 當溫度從-55℃變化到+150℃時，衰減量變化范圍大。
● VSWR和衰減量誤差保持在較低的范圍內
● 衰減量范圍1dB 至10dB, 具有10種類型的衰減量，每種衰減量具有
N3、N4、N5、N6、N7、N8、N9七種斜率特性的標準產品。
● 采用線性回歸計算變化斜率
● 采用厚膜封裝，具有高穩定性。
|
優勢：
● 價格極具競爭力。
● 快速、及時的交貨期。
● 優秀的射頻特性
● 可根據客戶需要，訂制溫度系數為N10或N11的產品。
|
|
|
|
|
|
|

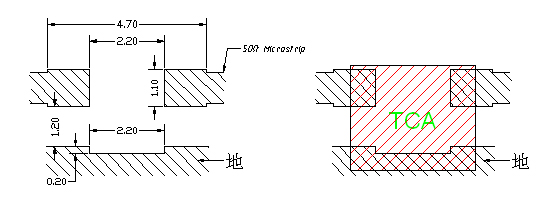

平面圖(單位: mm)
|
|
|
|
|
|
|
推薦TCA版圖
|
|
|
|
|
|
|
|
應用原理
|
|
|
|
|
英語
查看深圳總部
關注官方微信
